Relevé d'architecture pour rénovation et restructuration
Avant de démolir une cloison, de réunir deux lots ou de redessiner un plateau de bureaux, il faut savoir exactement ce qui existe. Le relevé d'architecture pour rénovation et restructuration est cette étape de vérité qui fige la géométrie réelle du bâtiment : murs, niveaux, ouvertures, réseaux apparents et hauteurs sous plafond.
Aujourd'hui, la lasergrammétrie terrestre et la photogrammétrie permettent de capturer un appartement, un immeuble haussmannien ou un plateau entier en quelques heures, avec une précision millimétrique. Ce guide 2026 détaille les méthodes, les livrables, le déroulé d'une intervention et le rôle du géomètre, pour vous aider à cadrer votre projet sans mauvaise surprise.

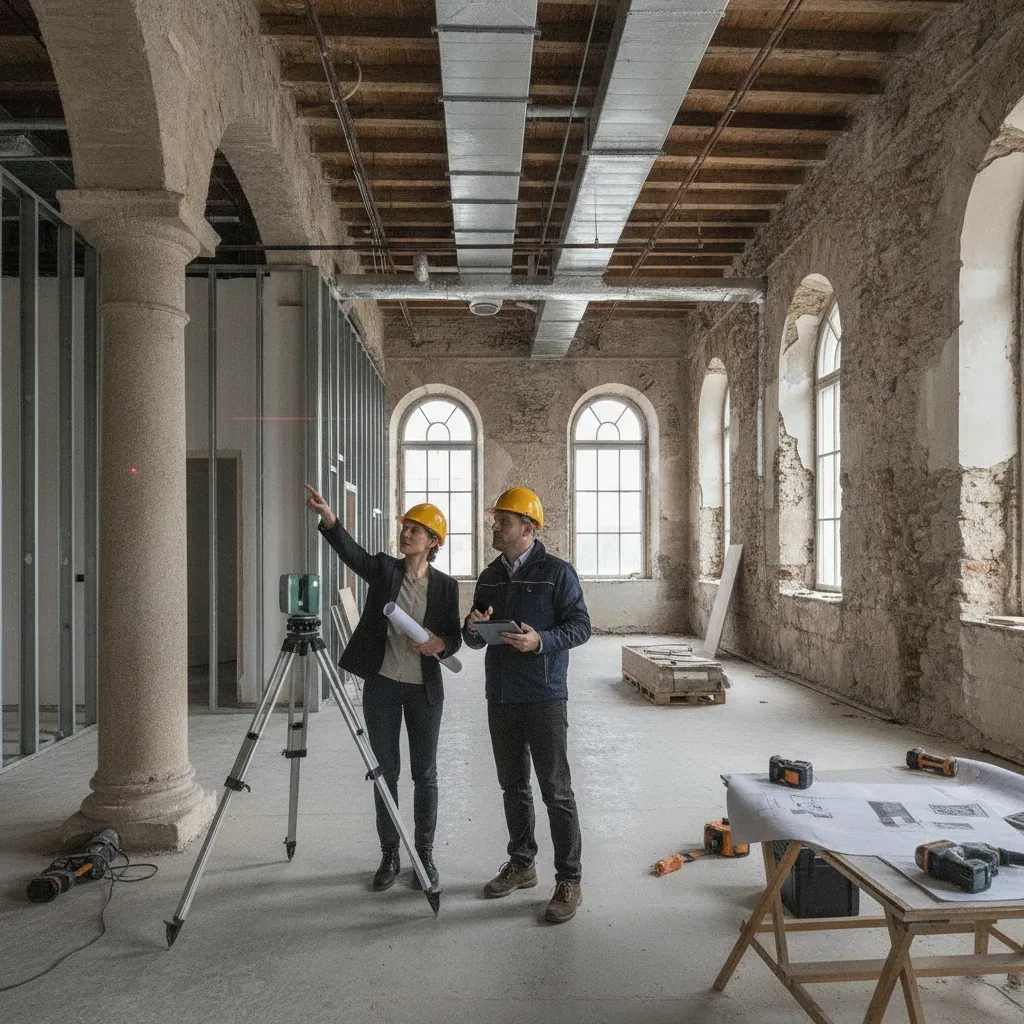

Relevé d'architecture pour rénovation et restructuration
Temps de lecture : ~10 min
Pourquoi réaliser un relevé d'architecture pour rénovation et restructuration
Un bâtiment existant ne ressemble jamais à ses plans d'origine. Les cloisons ont bougé, les faux plafonds masquent des retombées de poutres, les murs présentent des faux aplombs, les pièces ne sont pas d'équerre et les surfaces déclarées divergent parfois sensiblement de la réalité.
Sécuriser la conception et le chantier
Concevoir sur des plans d'architecture existants approximatifs, c'est accepter un risque permanent de reprise en phase chantier, de mobilier sur mesure inexploitable ou de métré faussé. Le relevé architectural avant travaux sert précisément à supprimer cette incertitude.
Les usages sont nombreux et dépassent la simple rénovation d'intérieur. Un relevé de bâtiment existant sert à documenter un immeuble ancien avant restructuration, à préparer un dossier de permis de construire, à vérifier la faisabilité d'une extension ou d'une surélévation, à mettre un local aux normes d'accessibilité et de sécurité, à préparer une division de lot en copropriété ou encore à produire un état des lieux avant travaux opposable. Dans le patrimoine, la numérisation 3D du bâtiment constitue aussi une archive durable de l'existant, utile bien après la fin du chantier.
Pour un projet de restructuration de plateau, l'enjeu est encore plus fort. La réorganisation des circulations, le repositionnement des gaines techniques et la coordination des corps d'état reposent tous sur un modèle géométrique fiable. Un écart de quelques centimètres sur une trémie ou une retombée peut décaler l'ensemble d'un calepinage.
Relevé traditionnel ou relevé par scanner 3D, quelles différences
Le relevé traditionnel s'appuie sur le mètre, le laser mètre, le niveau et le théodolite. Il reste pertinent pour de petits volumes simples, une vérification ponctuelle ou une mise à jour de plan. Sa limite est structurelle : l'opérateur mesure ce qu'il a décidé de mesurer. Tout élément oublié impose un retour sur site, et la restitution des géométries complexes, moulures, voûtes, façades irrégulières, devient vite fastidieuse.
Le relevé laser scanner 3D fonctionne à l'inverse. Le scanner balaie l'espace et enregistre des millions de points en mesurant en continu la distance entre le capteur et les surfaces environnantes. Le résultat est un nuage de points du bâtiment, dense et fidèle, qui contient l'intégralité des informations visibles depuis les stations de scan. On mesure ensuite au bureau, autant de fois que nécessaire, sans revenir sur place.
Critère - Relevé traditionnel - Scanner 3D et nuage de points
Principe - Mesures ciblées point par point - Acquisition exhaustive de l'environnement
Précision - Dépend de l'opérateur et des conditions d'accès - Précision millimétrique annoncée par les constructeurs de scanners
Temps sur site - Long sur les géométries complexes - Réduit, une campagne unique de mesures
Exhaustivité - Limitée aux éléments relevés le jour - Totale sur les surfaces visibles depuis les stations
Livrables - Plans 2D - Nuage de points, plans 2D, coupes, façades, maquette BIM
Usage recommandé - Petits volumes, vérifications ponctuelles - Rénovation lourde, restructuration, immeuble ancien, scan to BIM
En pratique, les deux approches se combinent. Le scan fournit la trame géométrique générale, le géomètre complète par des mesures de contrôle et des observations de terrain que le laser ne voit pas, comme la nature d'un matériau ou la présence d'un mur porteur derrière un doublage.
Le nuage de points, matière première de la modélisation de l'existant
Un nuage de points est l'ensemble des points mesurés en trois dimensions par le scanner ou issus de la photogrammétrie. Chaque point possède des coordonnées et, le plus souvent, une information de couleur. Assemblés, ces points forment une réplique numérique du bâtiment dans laquelle on navigue comme dans une visite virtuelle mesurable.
Le traitement passe par plusieurs opérations techniques. La registration consiste à assembler toutes les stations de scan dans un référentiel unique. Vient ensuite le nettoyage, qui supprime le bruit et les éléments parasites, puis le géoréférencement, qui cale le nuage sur un système de coordonnées et une altimétrie de référence. Ce calage est essentiel dès qu'il faut raccorder l'intérieur, les façades, une cour, une héberge ou un relevé topographique de parcelle.
Les fichiers sont livrés dans des formats standard du marché, notamment E57, LAS, RCP ou RCS, directement exploitables dans AutoCAD, Autodesk Revit, Archicad ou Allplan. Ce point compte beaucoup pour les agences, car un nuage mal formaté ou trop lourd reste inutilisable en production.
Bon à savoir
Un nuage de points ne remplace pas un plan. C'est une donnée brute très volumineuse qu'il faut interpréter et modéliser pour obtenir des plans 2D ou une maquette BIM exploitable en conception.
Comment se déroule un relevé 3D d'appartement ou d'immeuble
Une mission de relevé se déroule en quatre phases successives, du cadrage initial jusqu'à la livraison des documents finaux.
Les quatre grandes phases d'une mission de relevé 3D
- Cadrage : définition du périmètre à numériser, des niveaux concernés, de la précision attendue, du niveau de détail visé et des formats de livrables, tout en anticipant les contraintes d'accès, les locaux occupés, les parties communes, les autorisations de syndic et les créneaux d'intervention.
- Acquisition sur site : le technicien positionne le scanner statique sur une série de stations couvrant l'ensemble des volumes, en veillant aux recouvrements entre stations. Sur les circulations longues ou les niveaux très cloisonnés, un système mobile de type SLAM peut accélérer la couverture, et le drone prend le relais pour les toitures et les façades hautes.
- Traitement en bureau : assemblage, nettoyage, géoréférencement, puis dessin des plans 2D ou modélisation de l'existant. C'est souvent la phase la plus longue.
- Production des livrables : vérification qualité et, selon les cas, note de méthodologie précisant les tolérances retenues.
Pour un appartement, la présence sur site se compte généralement en heures, ce qui limite fortement la gêne pour les occupants.
Quels livrables après un relevé architectural par scanner 3D
Les livrables se choisissent en fonction de l'usage réel, pas par principe. Voici les productions les plus fréquemment demandées sur un projet de rénovation ou de restructuration.
Les principaux livrables d'un relevé architectural
- Plans d'intérieur et plans d'étage au format DWG structurés par calques, coupes longitudinales et transversales, élévations et plans de façades
- Nuage de points livré en E57, LAS ou RCP, avec parfois des orthophotos de détail pour les façades, sols et parements
- Maquette BIM au format natif Revit ou IFC, avec un niveau de détail défini en amont
- Tableaux de surfaces structurés, mesurage d'appartement, certificat de surface et métré pour le chiffrage
Sur nos missions, ces productions sont détaillées dans nos pages relevés et plans et scanner 3D et modélisation.
Scan to BIM, transformer l'existant en modèle exploitable
Le scan to BIM consiste à convertir le nuage de points en maquette numérique paramétrique, où chaque mur, dalle, poteau, menuiserie ou réseau devient un objet porteur d'informations. Pour un bâtiment existant, c'est ce qui permet de disposer d'un modèle as built, base de conception pour les architectes et support de coordination pour les bureaux d'études.
Le curseur se règle avec le LOD, le niveau de détail et de développement de la maquette. Un LOD faible donne une volumétrie générale suffisante pour une étude de faisabilité. Un LOD élevé intègre les épaisseurs réelles, les réseaux, les équipements techniques et permet la détection de conflits entre lots. Modéliser trop finement coûte cher inutilement, modéliser trop grossièrement fragilise la suite du projet. Le format IFC assure l'interopérabilité entre logiciels, tandis que la norme NF EN ISO 19650 encadre l'organisation des informations au sein d'un projet BIM.
À retenir
Le niveau de détail de la maquette doit être défini avant l'intervention, car il conditionne à la fois le temps d'acquisition sur site, le temps de modélisation et donc le budget.
Le rôle du géomètre dans un projet de rénovation
Le géomètre ne se limite pas à produire des mesures. Il engage sa responsabilité sur la fiabilité des surfaces et des géométries, ce qui a des conséquences directes sur les autorisations d'urbanisme, les actes de copropriété et les marchés de travaux. En France, les géomètres experts sont inscrits à l'Ordre des Géomètres Experts, garant du cadre déontologique de la profession.
Sur un chantier de restructuration, son intervention se prolonge au delà du relevé initial. Implantation des ouvrages, contrôle altimétrique des niveaux, vérification de conformité en cours de travaux et récolement final constituent autant de jalons où la mesure sécurise la réalisation. Nos références de missions sont consultables sur la page clients et projets.
Trois profils, trois attentes différentes
La maîtrise d'ouvrage et les responsables de programmation
Ils attendent avant tout des données de cadrage fiables : surfaces exactes selon les référentiels applicables, loi Carrez, surface habitable, surface de plancher, hauteurs sous plafond, volumétrie, repérage des structures porteuses pressenties et des réseaux apparents. L'objectif est de sécuriser la faisabilité et le budget dès les études préalables, avec des tableaux de surfaces et des plans d'état des lieux directement réexploitables pour chiffrer le programme.
L'agence d'architecture
Elle recherche la rigueur géométrique et structurelle : murs porteurs, gaines techniques, retombées de poutres, altimétrie rattachée, ouvertures, façades sur rue et sur cour, héberges. Elle attend des fichiers DWG organisés par calques ou une maquette IFC et Revit prête à l'emploi, pour gagner du temps dès l'esquisse et l'avant projet sommaire sans avoir à redessiner l'existant.
L'architecte d'intérieur et le designer
Ils travaillent au millimètre. Faux aplombs, équerrage des pièces, emplacements précis des prises, arrivées d'eau, radiateurs et niches deviennent déterminants pour du mobilier sur mesure. Le nuage de points et les orthophotos de détail permettent de dessiner un agencement complexe en connaissant les tolérances réelles, et d'éviter les reprises coûteuses à la pose.
Combien coûte un relevé architectural par scanner 3D
Il n'existe pas de tarif unique, car le prix d'un relevé architectural dépend de plusieurs variables objectives. La surface et le nombre de niveaux jouent en premier, suivis de la complexité géométrique du bâti, un immeuble haussmannien avec moulures demandant plus de temps qu'un plateau nu. Le niveau de détail attendu, la nature des livrables, plans 2D seuls ou maquette BIM complète, les contraintes d'accès et d'occupation, ainsi que les délais, complètent l'équation.
Les principaux facteurs de coût d'un relevé architectural
Le bon réflexe consiste à décrire précisément votre projet, sa surface, l'usage des plans et le logiciel dans lequel ils seront exploités. Nous établissons alors un devis de géomètre détaillé, prestation par prestation. Comparer deux offres sans comparer les livrables et le niveau de détail conduit presque toujours à une déconvenue.
FAQ sur le relevé d'architecture
Faut il libérer l'appartement pendant le scan 3D ?
Non, le relevé peut être réalisé en site occupé. Le mobilier masque cependant certaines surfaces, il est donc conseillé de dégager les murs et les angles de pièces autant que possible pour limiter les zones d'ombre dans le nuage de points.
Le scanner 3D voit il derrière les cloisons et les faux plafonds ?
Non, le laser mesure uniquement les surfaces visibles. La reconnaissance des éléments cachés, structures, réseaux encastrés ou doublages, passe par des sondages, des trappes de visite ou des documents d'archives, complétés par l'expertise du géomètre sur site.
Combien de temps faut il pour recevoir les plans ?
Le délai dépend de la surface et des livrables. L'acquisition se compte en heures ou en journées, le traitement et la modélisation représentent la part la plus importante du planning. Le calendrier est fixé au moment du devis, en fonction de vos échéances de dépôt ou de consultation.
Un relevé 3D suffit il pour déposer un permis de construire ?
Le relevé fournit les plans d'état des lieux, coupes et façades nécessaires au dossier, mais la constitution et le dépôt du permis relèvent du maître d'œuvre ou de l'architecte. Selon le projet, un relevé topographique de la parcelle peut également être demandé.
Peut on réutiliser un ancien nuage de points après travaux ?
Oui, à condition de le conserver et de le documenter. Un nouveau scan après chantier permet en revanche de produire un relevé tel que construit, utile pour la gestion patrimoniale, la maintenance et les futures interventions sur le bâtiment.
Quelle différence entre un géomètre expert et une société de scan 3D ?
Une société de scan 3D fournit une prestation technique d'acquisition et de modélisation. Le géomètre expert ajoute une responsabilité professionnelle sur les surfaces, les limites et les documents à portée juridique, ce qui compte pour un mesurage, une division de lot ou un dossier d'urbanisme.
Aller plus loin avec le relevé d'architecture
Un relevé d'architecture pour rénovation et restructuration n'est pas une formalité administrative, c'est l'investissement qui conditionne la fiabilité de toutes les études qui suivent. La numérisation 3D du bâtiment, le nuage de points et la modélisation de l'existant donnent aux architectes, aux bureaux d'études, aux promoteurs, aux syndics et aux particuliers une base commune, mesurable et partageable.
Sur Paris, Saint Denis et l'ensemble de l'Île de France, nous intervenons sur des appartements, des immeubles anciens et des plateaux tertiaires pour produire des plans et des maquettes directement exploitables en conception.
